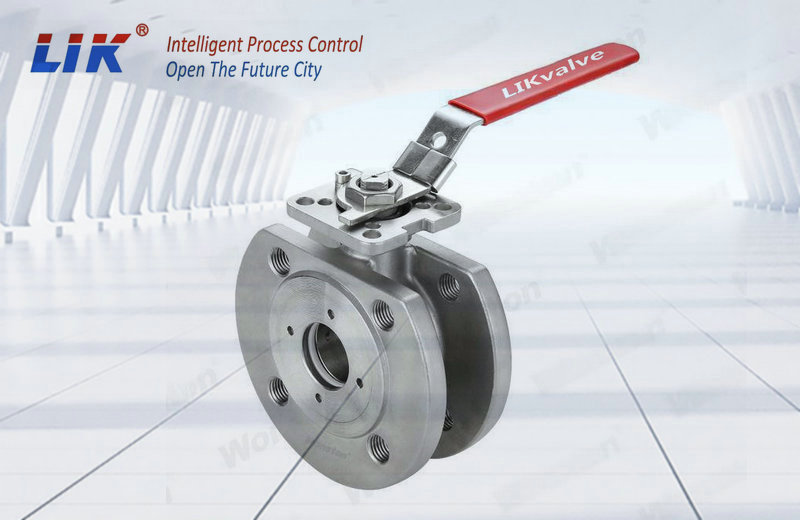

進口超薄型對夾球閥采用對夾式連接設計,結構長度比普通球閥縮短40%-60%,顯著節省安裝空間并減輕重量。其閥座采用彈性密封結構(如PTFE或對位聚苯),支持雙向密封和防火防靜電功能,適用于石油化工、電力、食品醫藥等領域的流體控制。支持手動、氣動或電動驅動,滿足自動化控制需求

進口超薄型對夾球閥產品用途

對夾薄型球閥與普通球閥相比,具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。對夾保溫夾套球閥保溫效果好。此外,閥座采用彈性密封結構,密封可靠,啟閉輕松。設有耐火結構,萬一發生火災時,仍然能夠可靠操作并具有良好的密封性。根據用戶需要,可設有防靜電結構。設置了90°開關帶孔定位片,根據需要可以加鎖,防止誤操作。

進口超薄型對夾球閥主要零件材料


|
					 零件名稱  |

					 材質  |
			|
|
					 閥體  |

					 不銹鋼CF8M/CF8  |

					 碳鋼WCB  |

|
					 球  |

					 不銹鋼 316/304  |

					 不銹鋼SS304  |

|
					 密封墊  |

					 聚四乙烯PTFE  |

					 聚四乙烯PTFE  |

|
					 閥桿  |

					 不銹鋼 316/304  |

					 不銹鋼SS304  |

|
					 填料  |

					 聚四乙烯PTFE  |

					 聚四乙烯PTFE  |

|
					 定位鎖  |

					 不銹鋼304  |

					 不銹鋼304  |

|
					 手柄  |

					 不銹鋼304  |

					 不銹鋼304  |

|
					 發紺螺母  |

					 不銹鋼304  |

					 不銹鋼304  |

|
					 填料壓蓋  |

					 不銹鋼304  |

					 不銹鋼304  |

|
					 手柄套  |

					 塑料  |

					 塑料  |

|
					 密封瓶帽  |

					 不銹鋼 316/304  |

					 不銹鋼SS304  |

|
					 墊圈  |

					 聚四乙烯PTFE  |

					 聚四乙烯PTFE  |



進口超薄型對夾球閥主要外形尺寸


|
					 SIZE  |

					 1/2"  |

					 3/4"  |

					 1"  |

					 1-1/4"  |

					 1-1/2"  |

					 2"  |

					 2-1/2"  |

					 3"  |

					 4"  |

					 5"  |

					 6"  |

|
					 d  |

					 15  |

					 19  |

					 23.5  |

					 30  |

					 36  |

					 45  |

					 58  |

					 67  |

					 79  |

					 100  |

					 125  |

|
					 L  |

					 32  |

					 38.5  |

					 45  |

					 55  |

					 62  |

					 72  |

					 95  |

					 120  |

					 145  |

					 200  |

					 225  |

|
					 D  |

					 95  |

					 105  |

					 115  |

					 135  |

					 145  |

					 160  |

					 180  |

					 195  |

					 215  |

					 245  |

					 280  |

|
					 D1  |

					 65  |

					 75  |

					 85  |

					 100  |

					 110  |

					 125  |

					 145  |

					 160  |

					 180  |

					 210  |

					 240  |

|
					 D2  |

					 45  |

					 55  |

					 65  |

					 78  |

					 85  |

					 100  |

					 120  |

					 135  |

					 155  |

					 185  |

					 210  |

|
					 H  |

					 62  |

					 70  |

					 79  |

					 86  |

					 92  |

					 102  |

					 158  |

					 172  |

					 187  |

					 200  |

					 240  |

|
					 E  |

					 110  |

					 125  |

					 135  |

					 150  |

					 150  |

					 180  |

					 250  |

					 300  |

					 350  |

					 650  |

					 840  |

|
					 b  |

					 14  |

					 14  |

					 16  |

					 16  |

					 18  |

					 20  |

					 22  |

					 24  |

					 24  |

					 26  |

					 26  |

|
					 z-d1  |

					 4-14  |

					 4-14  |

					 4-14  |

					 4-18  |

					 4-18  |

					 4-18  |

					 4-18  |

					 8-18  |

					 8-18  |

					 8-18  |

					 8-23  |
