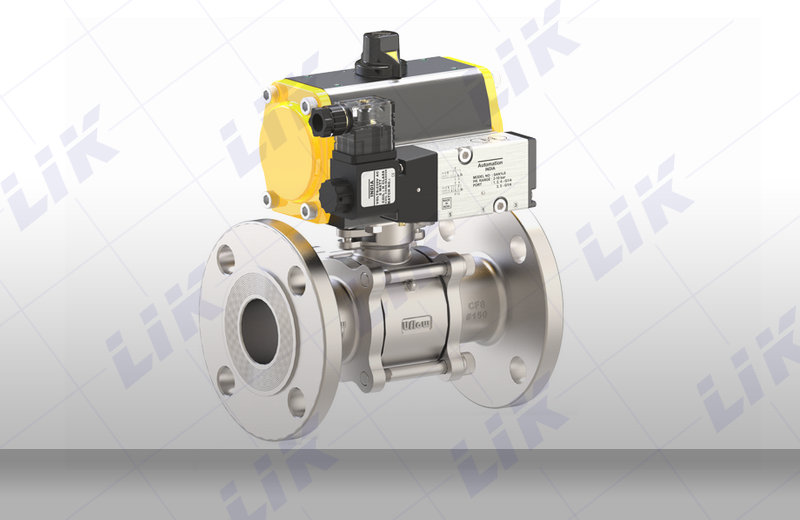

進口氣動三片式法蘭球閥,氣動三片式高平臺球閥,實現了遠程智能控制。執行器有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門氣動執行器采用拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
☆切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。
☆氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
進口氣動三片式法蘭球閥主要零件材料
|
					 序號NO  |

					 零件名稱  |

					 材質  |
			|
|
					 不銹鋼  |

					 碳鋼  |
			||
|
					 1  |

					 螺栓  |

					 不銹鋼SS304  |

					 碳鋼  |

|
					 2  |

					 彈簧墊圈  |

					 不銹鋼SS304  |

					 不銹鋼SS304  |

|
					 3  |

					 螺母  |

					 不銹鋼SS304  |

					 碳鋼  |

|
					 4  |

					 閥蓋  |

					 不銹鋼CF8/CF8M  |

					 碳鋼WCB  |

|
					 5  |

					 閥體  |

					 不銹鋼CF8/CF8M  |

					 碳鋼WCB  |

|
					 6  |

					 球  |

					 不銹鋼CF8  |

					 不銹鋼CF8  |

|
					 7  |

					 密封圈  |

					 PTFE  |

					 PTFE  |

|
					 8  |

					 閥桿  |

					 不銹鋼SS316  |

					 不銹鋼SS304  |

|
					 9  |

					 填料  |

					 PTFE  |

					 PTFE  |

|
					 10  |

					 壓緊螺母  |

					 不銹鋼SS304  |

					 不銹鋼SS304  |

|
					 11  |

					 彈簧墊圈  |

					 不銹鋼SS304  |

					 不銹鋼SS304  |

|
					 12  |

					 螺母  |

					 不銹鋼SS304  |

					 不銹鋼SS304  |

|
					 13  |

					 手柄  |

					 不銹鋼SS304  |

					 不銹鋼SS304  |

進口氣動三片式法蘭球閥 外形結構圖






進口氣動三片式法蘭球閥主要尺寸
|
					 SIZE  |

					 1/2″  |

					 3/4″  |

					 1″  |

					 1 1/4″  |

					 1 1/2″  |

					 2″  |

					 2 1/2″  |

					 3″  |

					 4″  |

|
					 d  |

					 15  |

					 20  |

					 25  |

					 32  |

					 38  |

					 50  |

					 65  |

					 76  |

					 100  |

|
					 L  |

					 130  |

					 150  |

					 160  |

					 180  |

					 200  |

					 230  |

					 290  |

					 310  |

					 350  |

|
					 D  |

					 95  |

					 105  |

					 115  |

					 135  |

					 145  |

					 160  |

					 180  |

					 195  |

					 230  |

|
					 D1  |

					 65  |

					 75  |

					 85  |

					 100  |

					 110  |

					 125  |

					 145  |

					 160  |

					 190  |

|
					 D2  |

					 45  |

					 55  |

					 65  |

					 78  |

					 85  |

					 100  |

					 120  |

					 135  |

					 160  |

|
					 b  |

					 14  |

					 16  |

					 16  |

					 18  |

					 18  |

					 20  |

					 22  |

					 24  |

					 24  |

|
					 f  |

					 2  |

					 2  |

					 2  |

					 3  |

					 3  |

					 3  |

					 3  |

					 3  |

					 3  |

|
					 H  |

					 75  |

					 95  |

					 90  |

					 110  |

					 130  |

					 140  |

					 140  |

					 180  |

					 250  |

|
					 W  |

					 130  |

					 140  |

					 140  |

					 170  |

					 200  |

					 220  |

					 220  |

					 350  |

					 550  |

|
					 n-do  |

					 4-14  |

					 4-14  |

					 4-14  |

					 4-18  |

					 4-18  |

					 8-18  |

					 8-18  |

					 8-18  |

					 8-22  |
