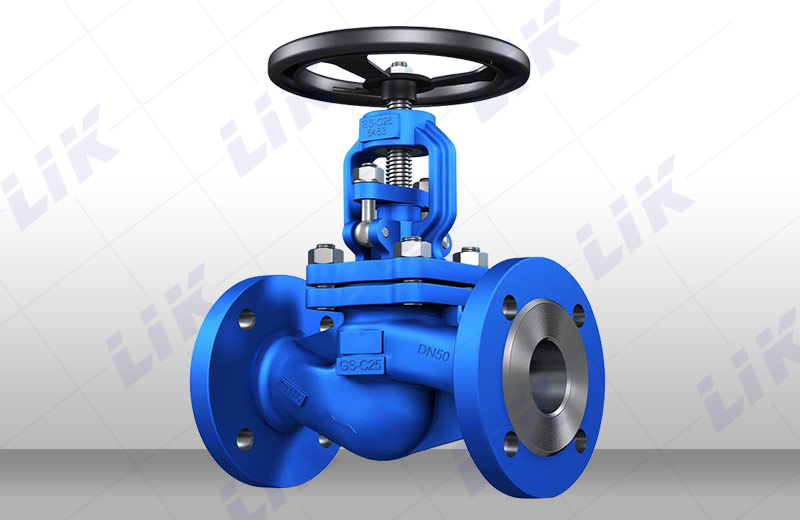

波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端經不銹鋼墊片焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥瓣振動引起閥桿振動。最適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。
進口波紋管截止閥結構特點：
1、 雙層波紋管標準設計；
2、 散熱型閥蓋設計；
3、 儲存潤滑油裝置設計；
4、 卡簧固定閥桿螺母設計；
5、產品結構合理、密封性能可靠、造型美觀；
6、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
7、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
8、閥桿升降位置指示，更直觀；
9、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
進口導熱油波紋管截止閥技術規范：
|
公稱通徑 |
DN15～600mm |
|
結構形式 |
BB-BG-OS&Y |
|
驅動方式 |
手動 |
|
氣動 |
|
|
設計標準 |
DIN3356 |
|
結構長度 |
DIN3202 |
|
連接法蘭 |
DIN2543-2545 |
|
試驗和檢驗 |
DIN3230 |
進口導熱油波紋管截止閥性能規范：
|
公稱壓力(MPa)
|
殼體試驗壓力(MPa)
|
適用溫度(℃)
|
適用介質
|
|
1.6 |
2.4 |
-20℃-350 |
水、蒸汽、油品等
|
