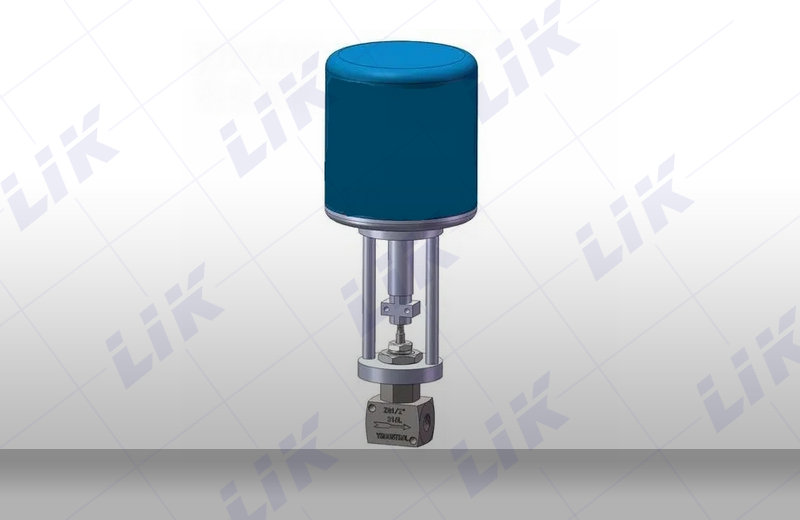

進口防爆電動小流量調節閥是由3810L 直行程電動執行機構和小流量調節閥閥體組成。防爆型電動執行機構防爆等級為ExdII BT4。電動防爆小流量調節閥控制信號4-20mA,反饋信號4-20mA。小流量調節閥閥體的具體選型是根據客戶提供的閥前壓力、閥后壓力、介質種類、介質溫度、流量大小來具體選型。技術工程師根據客戶提供的參數,確定閥座縮徑,進而控制閥門的流量大小。 381L系列直行程電動執行器,是以AC220單相交流電為電源,接受來自 DCS、PLC系統和其他操作器的DC4~20mA,標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用最先進的混合集成電路,包含完整的保護功能,可現場控制或遠程控制,被設計成匣子形式,并用樹脂澆鑄密封。驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點,可與各種角行程調節機構組合成高性能、高可靠性的電動調節閥。


執行器參數


|
					 公稱通徑  |

					 G3/8"、1/2"、G3/4"、G1"  |
			||||||||||||||
|
					 閥座直徑(dn)  |

					 1.5  |

					 2  |

					 3  |

					 4  |

					 5  |

					 6  |

					 7  |

					 8  |

					 9  |

					 10  |

					 11  |

					 12  |

					 15  |
			||
|
					 額定流量系數KV  |

					 0.025  |

					 0.05  |

					 0.08  |

					 0.12  |

					 0.20  |

					 0.32  |

					 0.50  |

					 0.80  |

					 1.00  |

					 1.40  |

					 1.55  |

					 1.85  |

					 2.23  |
			||
|
					 允許壓差(MPa)  |

					 ≤公稱壓力  |
			||||||||||||||
|
					 公稱壓力(MPa)  |

					 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0  |
			||||||||||||||
|
					 流量特性  |

					 等百分比  |
			||||||||||||||
|
					 額定行程(mm)  |

					 8  |

					 10  |

					 12  |
			||||||||||||
|
					 閥蓋形式  |

					 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)  |
			||||||||||||||
|
					 壓蓋形式  |

					 螺栓壓緊式  |
			||||||||||||||
|
					 密封填料  |

					 V型聚四氟乙烯填料、V型柔性石墨填料  |
			||||||||||||||
|
					 配置執行器類別  |

					 PSL系列、3810L系列等電動執行器(客戶指定品牌亦可)  |
			||||||||||||||
|
					 電源電壓:220V、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC  |
			|||||||||||||||
|
					 防護等級:相當IP65、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄  |
			|||||||||||||||
|
					 環境溫度:-25~+70℃、環境濕度:≤95%  |
			|||||||||||||||
主要外形及連接尺寸


|
					 公稱通徑DN  |

					 閥座直徑dn  |

					 L  |

					 H  |

					 H1 (3810)  |

					 H1 (PSL)  |

					 D  |

					 R  |

|
					 G3/8"  |

					 1.5~12  |

					 110  |

					 30  |

					 473  |

					 537  |

					 177  |

					 225  |

|
					 G1/2"  |

					 1.5~12  |

					 110  |

					 30  |

					 473  |

					 537  |

					 177  |

					 225  |

|
					 G3/4"  |

					 1.5~12  |

					 110  |

					 30  |

					 473  |

					 537  |

					 177  |

					 225  |

|
					 G1"  |

					 1.5~12  |

					 110  |

					 30  |

					 473  |

					 537  |

					 177  |

					 225  |
