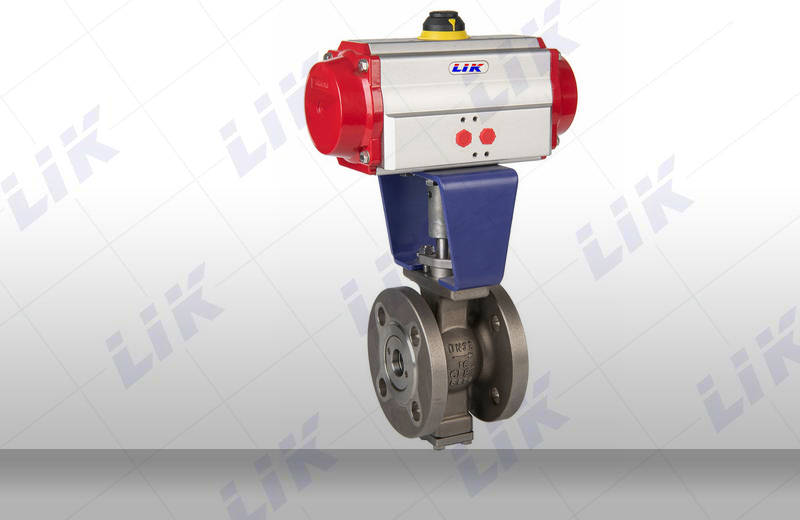

進口氣動對夾式V型球閥是一種直角回轉的高級控制閥,其主要作用作調節閥使用,也可作開關閥使用。V型閥芯設計成帶有特殊形狀的V型缺口,所以具有很大的剪切力及自潔功能,尤其適用于含纖維或有微小固體顆粒狀的介質的控制

產品特點

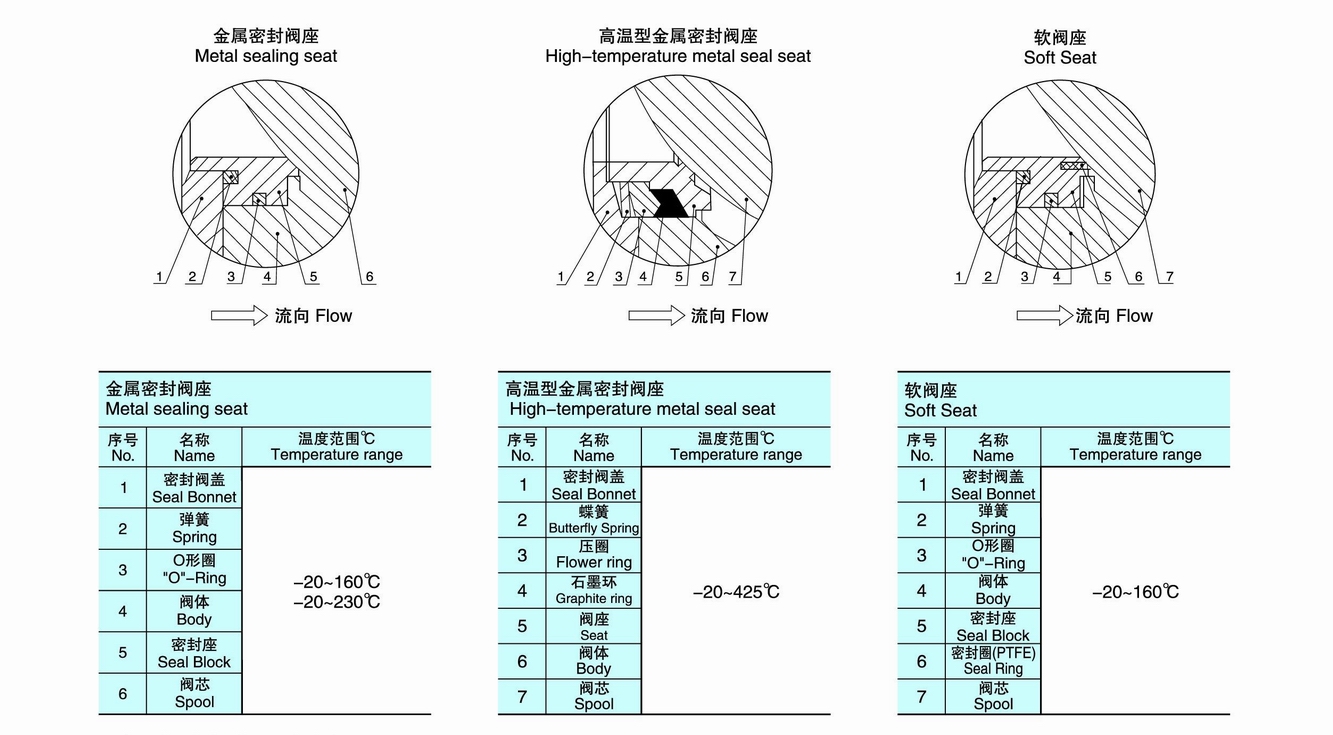

1、具有彈性負荷壓力輔助密封座保證閥座與球芯自努至終的緊密接觸。
2、具有整體式的閥體結構,不存在產生潛在泄漏的可能。
3、具有等百分比特性,有很寬的控制范圍和特別穩定的控制過程,可廣泛用應于多種工藝流程中。
4、閥桿和球芯采用漸開線花鍵連接,當齒廓受載時,齒上有徑向力能起自動定心作用,且各齒受力均勻使之強度高、壽命長。
工作原理:
進口氣動對夾式V型球閥具有特殊形狀的固定式V型切口球體和可調金屬閥座結構,當閥關閉時,V型切口與閥座形成楔形剪切作用,可防止球體和閥座之間污物產生的卡死現象,具有自清結功能,特別適用于含纖維料漿,污水和粘性顆粒的介質,配以閥門可實現連續調節,并具流阻小,調節范圍廣,是一種用途廣泛高質量的調節閥。


技術參數 :


|
					 口徑范圍  |

					 DN25~DN600 (1"~24")  |

|
					 壓力范圍  |

					 PN1.6~6.4MPa  |

|
					 溫度范圍  |

					 -40℃~+425℃(可選)  |

|
					 材質可選  |

					 碳鋼、不銹鋼、雙相鋼  |

|
					 密封材料  |

					 PTFE、PPL、金屬+STL  |

|
					 連接方式  |

					 法蘭、對夾  |

|
					 驅動方式  |

					 氣動執行器  |

|
					 控制方式  |

					 開關型ON/OFF、調節型4-20mA或1-5V  |

|
					 可選附件  |

					 電磁閥、限位開關、減壓閥、定位器、手輪機構、保位閥、快排閥。(注明是否防爆)  |

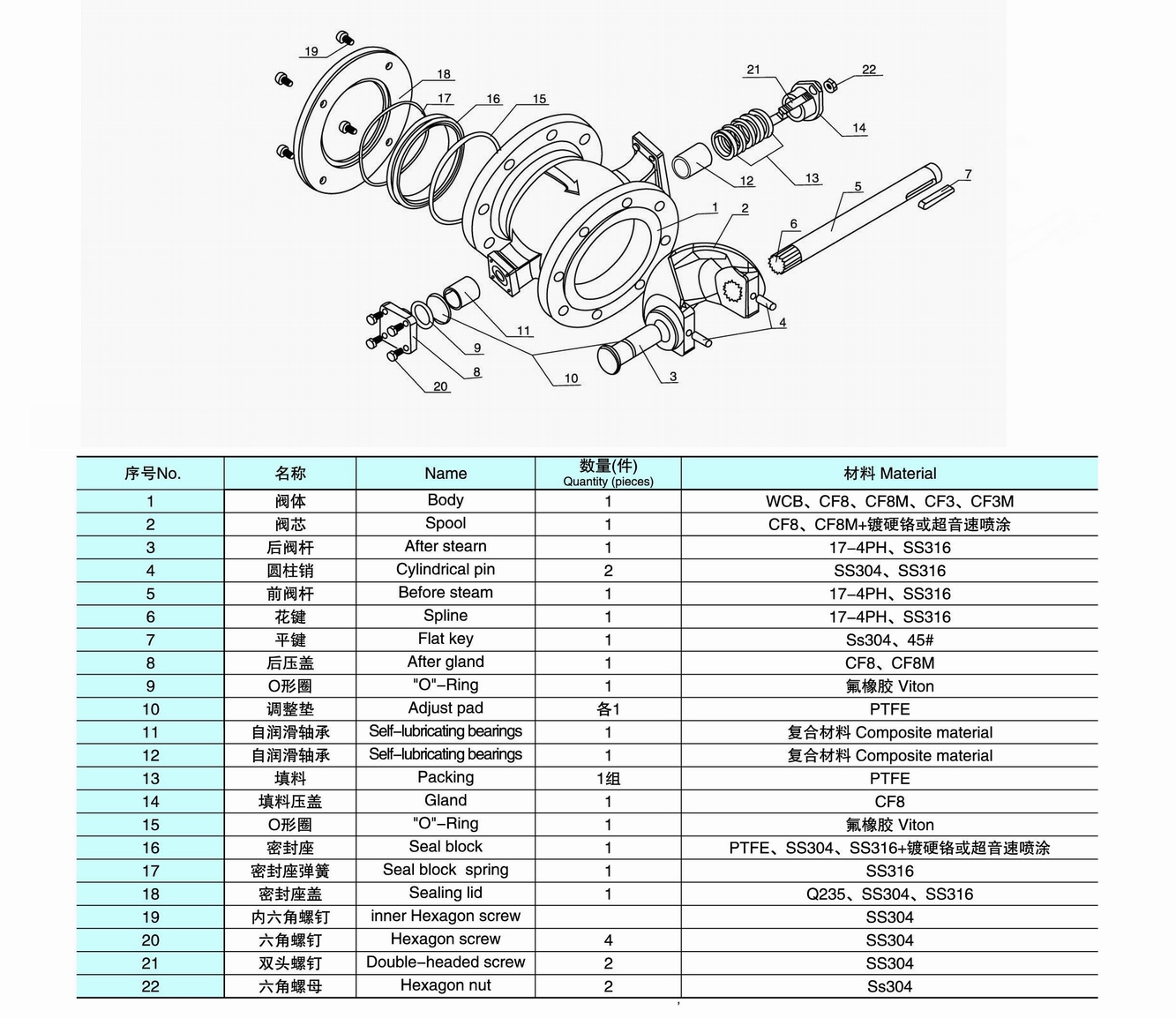

主要零件材料:

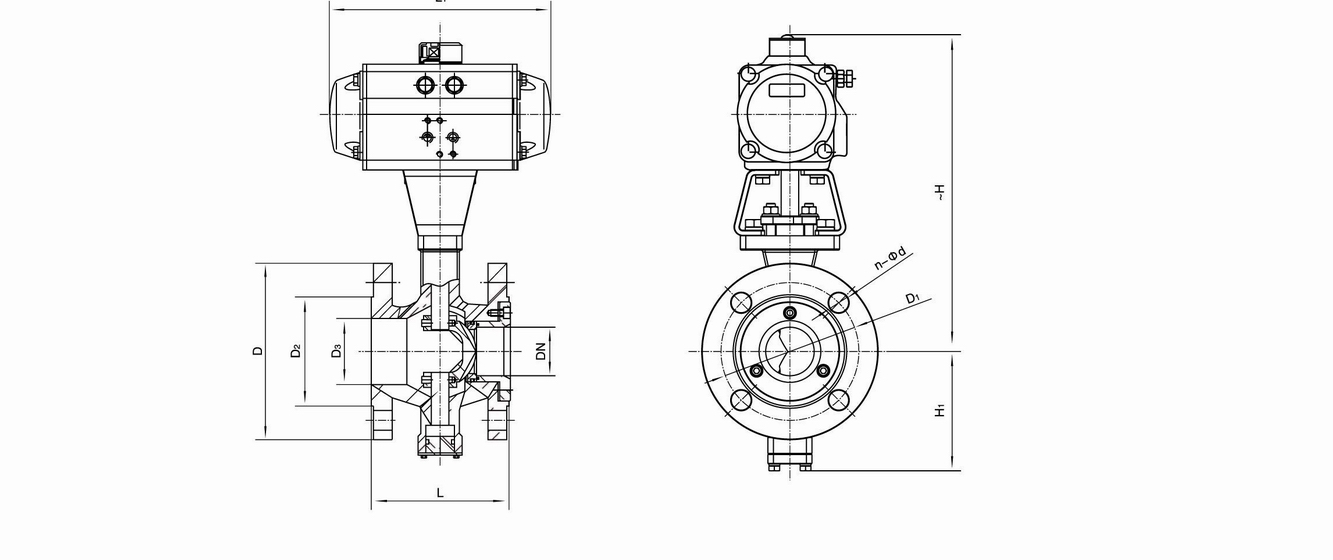

進口氣動對夾式調節球閥結構尺寸:


|
					 公稱通徑  |

					 DN  |

					 L  |

					 L1  |

					 H  |

					 D  |

					 D1  |

|
					 25  |

					 102  |

					 159  |

					 260  |

					 87  |

					 115  |

					 38  |

|
					 32  |

					 62  |

					 159  |

					 267  |

					 87  |

					 78  |

					 42  |

|
					 40  |

					 62  |

					 211  |

					 292  |

					 87  |

					 85  |

					 50  |

|
					 65  |

					 90  |

					 248  |

					 332  |

					 97  |

					 100  |

					 60  |

|
					 80  |

					 100  |

					 269  |

					 359  |

					 112  |

					 130  |

					 94  |

|
					 100  |

					 115  |

					 345  |

					 394  |

					 122  |

					 158  |

					 110  |

|
					 125  |

					 129  |

					 409  |

					 410  |

					 142  |

					 180  |

					 135  |

|
					 150  |

					 160  |

					 438  |

					 461  |

					 165  |

					 216  |

					 165  |

|
					 200  |

					 200  |

					 550  |

					 509  |

					 195  |

					 268  |

					 210  |

|
					 250  |

					 240  |

					 633  |

					 572  |

					 237  |

					 325  |

					 260  |
