鋼制閥門LIK
閥門的主體是指承受介質(zhì)壓力的閥體、閥蓋（或者端蓋）、閘板（閥瓣）。其中，閥體和閥蓋（端蓋）是承受介質(zhì)壓力的承壓件，閘板（閥瓣）是控制介質(zhì)流動的控壓件
閥門的主體材料
碳素鋼
碳素鋼適用于非腐蝕性介質(zhì)，在某些特定的條件下，列如某些有腐蝕性的介質(zhì)在一定范圍內(nèi)的溫度濃度條件下也可采用碳素鋼。
碳素鋼的適合溫度范圍：-29℃~425℃
不銹鋼
奧氏體不銹鋼
閥門中常用的不銹鋼就是奧氏體不銹鋼，適用溫度范圍很廣，低溫可用于-296℃（液氦），高溫可達(dá)到816℃，常用的溫度范圍-196℃（液氮）至700℃。它具備良好的耐腐蝕性、高溫抗氧化性和耐低溫性能。奧氏體不銹鋼廣泛用于制作耐腐蝕閥門、高溫閥門和低溫閥門。
是一種鉻不銹鋼，其金相組織為馬氏體，可通過熱處理進(jìn)行強(qiáng)化，具有良好的力學(xué)性能和高溫抗氧化性。該鋼種在大氣、水和弱腐蝕介質(zhì)如加鹽水溶液、稀硝液及某些濃度不高的有機(jī)酸，在溫度不高的情況下均有良好的耐腐蝕性。該鋼種不耐強(qiáng)酸如硫酸、鹽酸、濃硝酸等腐蝕，常用于水、蒸汽、油品等弱腐蝕性介質(zhì)。
雙相不銹鋼耐應(yīng)力腐蝕破壞性好，適用于含氯離子環(huán)境的腐蝕，并具有較高強(qiáng)度，常用于化肥、煉油、海上采油、海水淡化等工況條件。
主要用在高溫、高壓的場合，要求鋼在高溫下具有較號的抗蠕變強(qiáng)度和抗高溫氧化性，適用溫度-29~650℃，主要用于火力發(fā)電的高溫、高壓蒸汽，煉油企業(yè)的石油裂解、催化裂化、加氫等含有硫化物、氫腐蝕的石油介質(zhì)。
低溫鋼
一般低溫指小于-29~-196℃范圍，小于-196~-269℃為超低溫范圍。石化企業(yè)規(guī)定低于-20℃就算低溫。這碳素鋼、低合金鋼、鐵素體鋼在低溫下韌性急劇下降，脆性上升為冷卻現(xiàn)象。為了保證材料的使用性能，不僅要求材料在常溫時(shí)有足夠的強(qiáng)度、韌性、加工性能以及良好的焊接性能。而且要求材料在低溫下也具有抗脆化的能力。另外材料在低溫時(shí)會發(fā)生收縮，各個零件收縮率不同是致使某些密封部位發(fā)生泄露的原因。
低溫下的剛才要求在低溫下有足夠的韌性，衡量 其韌性的指標(biāo)在低溫下的沖擊能量，不同類型（或牌號）的低溫鋼適用于不同的低溫溫度。低溫閥門按適用的溫度劃分為-46℃、-70攝氏、-101℃、-196℃四個等級，不同的溫度等級的閥門所選用的鋼材必須在其所適用的溫度下達(dá)到標(biāo)準(zhǔn)規(guī)定的沖擊能量才是安全可靠考的。

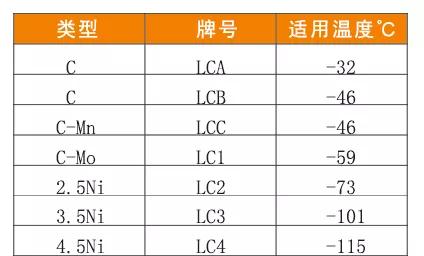

美國采用的標(biāo)準(zhǔn)是ASTM A 352《低溫受壓零件用鐵素體和馬氏體鑄件技術(shù)規(guī)范》

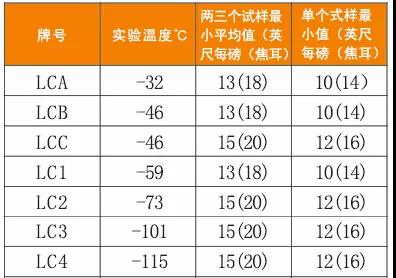

低溫鑄鋼件材料夏比V型切口沖擊能量要求
ASTMA352中最常用的三個牌號為用于-46℃的LCB\LCC,用于-101℃的LC3.對于低于-101℃以下至-196℃的工況條件下一般次啊用奧氏體鋼鑄件，如CF8、CF8M。
德國萊克LIK品牌-進(jìn)口氣動調(diào)節(jié)閥,進(jìn)口氣動單座調(diào)節(jié)閥,進(jìn)口氣動套筒調(diào)節(jié)閥,進(jìn)口氣動籠式調(diào)節(jié)閥,進(jìn)口氣動小流量調(diào)節(jié)閥,進(jìn)口氣動三通調(diào)節(jié)閥,進(jìn)口氣動低溫調(diào)節(jié)閥,進(jìn)口氣動高溫調(diào)節(jié)閥,進(jìn)口氣動高壓調(diào)節(jié)閥
020-32399500
